HSPC-L单光子时间戳计数器
- RMS均方根抖动 <10ps
- 2到20个输入通道
- 数字分辨率 8ps
- 原始数据输出、实时直方图、实时符合计数、光子计数统计等多种测量模式
- 64bit时间戳，单次测量14小时内无需处理overflow， 数据后处理极其简单
- USB3.0接口，最大持续输出速率为40M Event/s
- 支持二次开发，提供动态链接库和C++/Python/Labview示例代码
- 可切换至外部时钟源
应用领域
- 荧光寿命测量及成像
- 量子通信
- 激光雷达
- 高能核物理
- 时间传递和同步

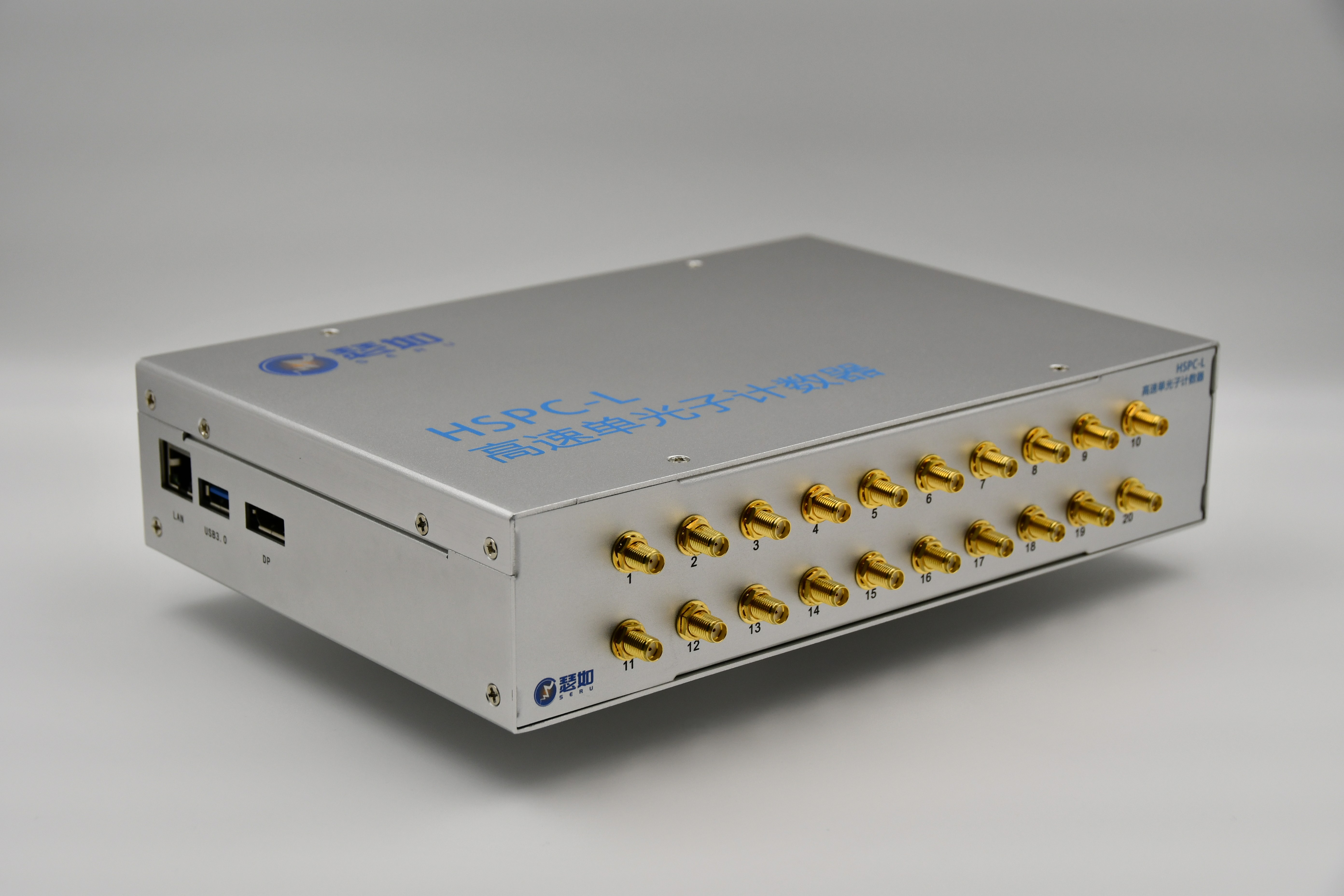

12-20通道 尺寸：250mm*170mm*55mm

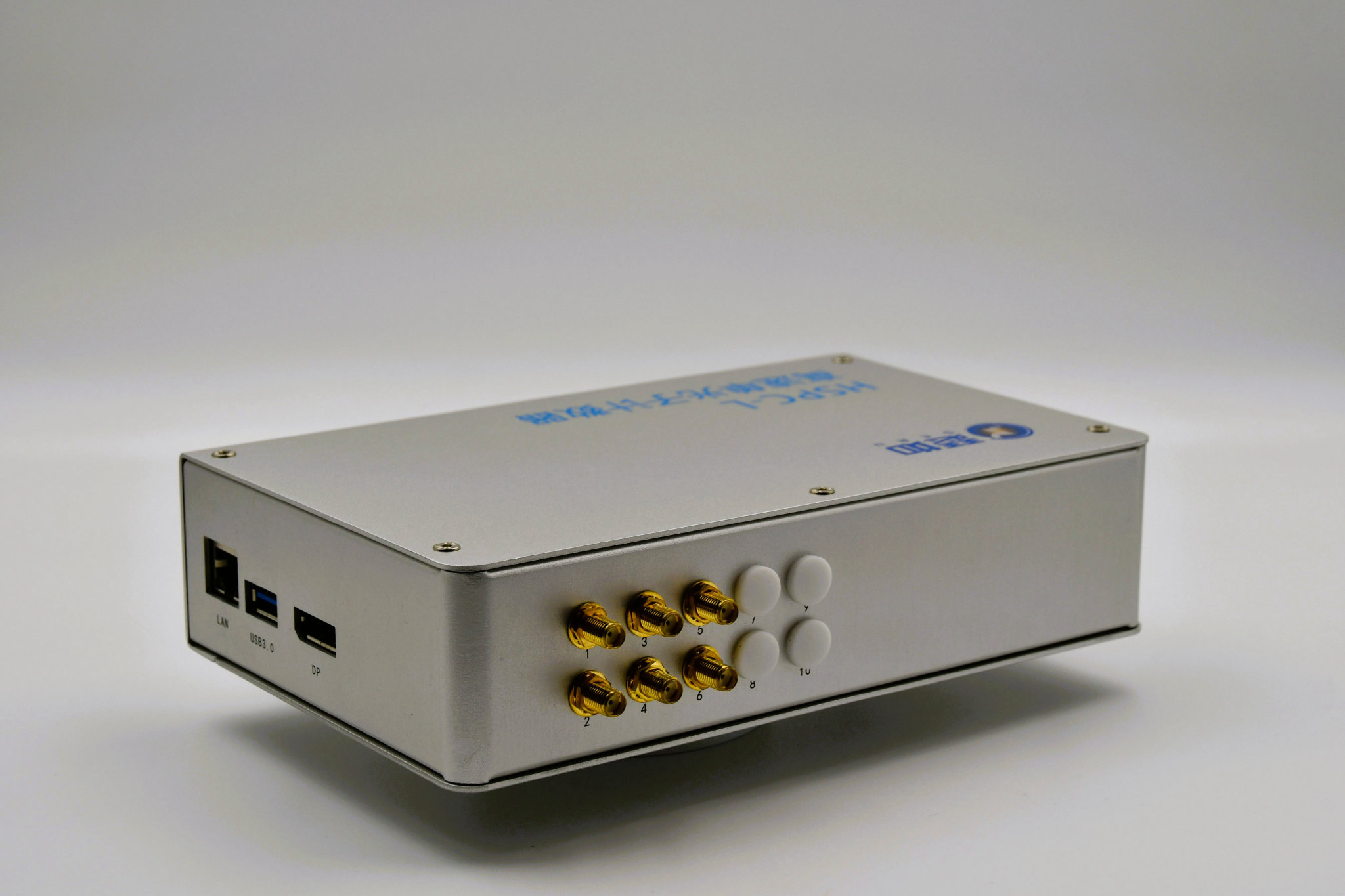

4-10通道 尺寸：205mm*125mm*50mm
技术参数
通道性能（含脉冲输入、同步及Mark通道） | |
通道数 | 4/6/8/10/18/20 |
接口 | SMA |
输入信号电压范围 | 0 至 5V (@50Ω) |
最大允许信号电压范围 | -200mV 至 5.5V （50Ω） |
测量触发方式 | 上升沿触发 |
触发电压 | 0~4.096V 可调， 步进1 mV |
最小触发脉冲宽度 | 600 ps |
通道时延补偿范围 | -10us~10us, 步进1 ps |
TDC性能 | |
时间戳分辨率 | 8 ps |
量程 | 52700s（约14.5个小时，无溢出），无限（需要处理时间戳溢出） |
时间戳数字分辨率 | 8 ps |
均方根抖动(rms) | < 10 ps |
半峰宽抖动(FWHM) | < 20 ps |
单个通道测量死时间 | 5 ns |
单通道突发饱和计数率 | 200 Msps（可持续128个测量值） |
设备持续饱和计数率（所有通道总和） | 40 Msps （USB3.0） |
实时直方图 | |
最大时间通道数(bin) | ≥ 10000000, 可自由设定， 仅受限于上位机计算能力 |
时间分辨率 | ≥ 8 ps， 可自由设定 |
量程 | 等于最大时间通道数与时间分辨率的乘积，最大可达52700 s |
每通道计数深度 | 64 bits |
光子计数统计 | |
统计模式 | 时间窗口模式或同步信号间隔模式 |
窗口长度 | ≥ 1us，可自由设定 |
每通道计数深度 | 4 billion (32 bits) |
符合计数 | |
最大符合通道策略（虚拟通道） | ≥20 （无限制，仅受限于上位机计算性能） |
TTTR | |
T2 分辨率 | 8 ps |
T3 分辨率 | 8 ps |
T2 最大量程 | 无限制 |
T3 最大量程 | 52700 s |
时钟 | |
外部10MHz时钟输入 | 方波，高电平：1.8-5V |
