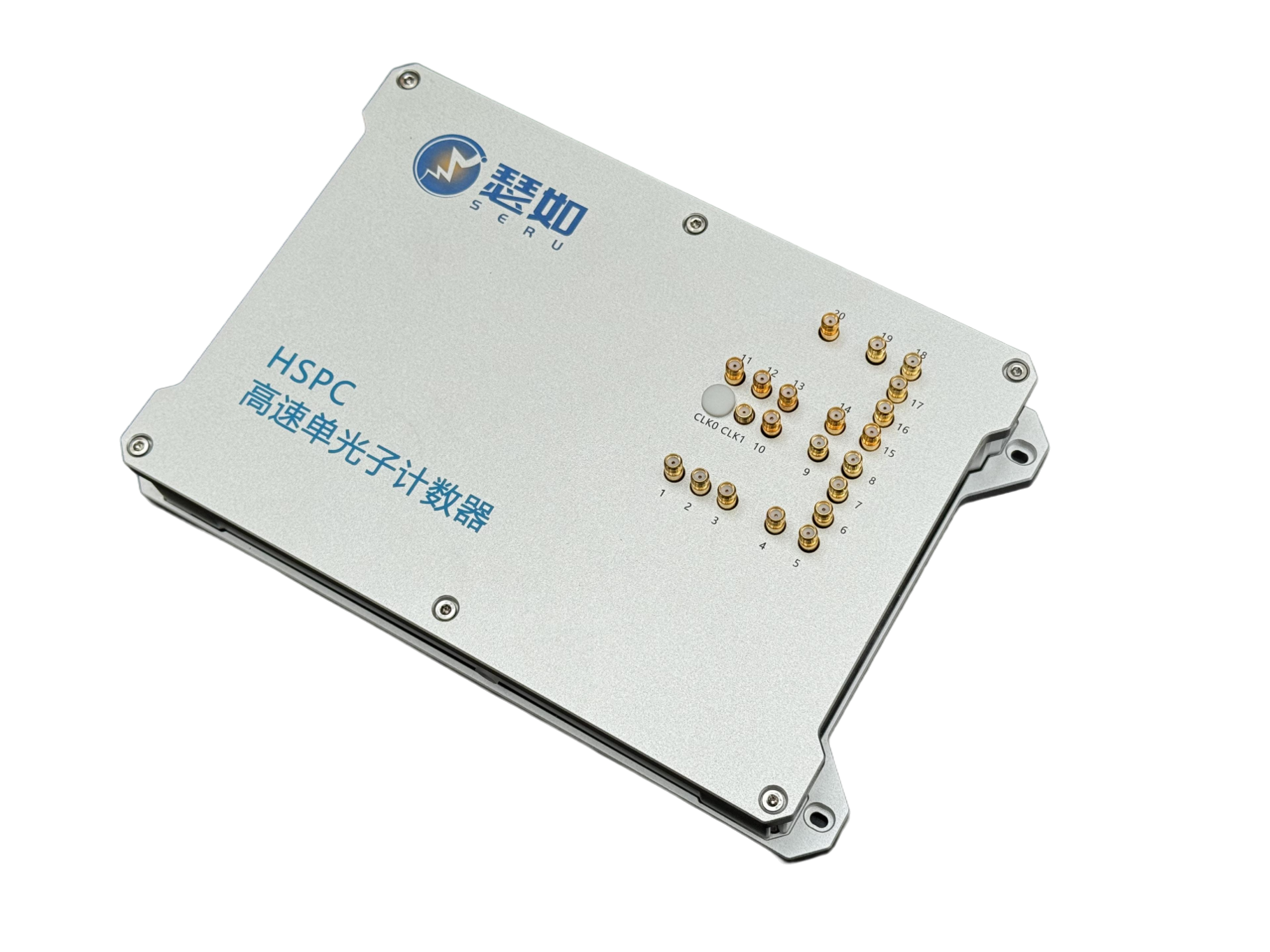

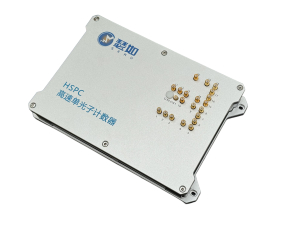

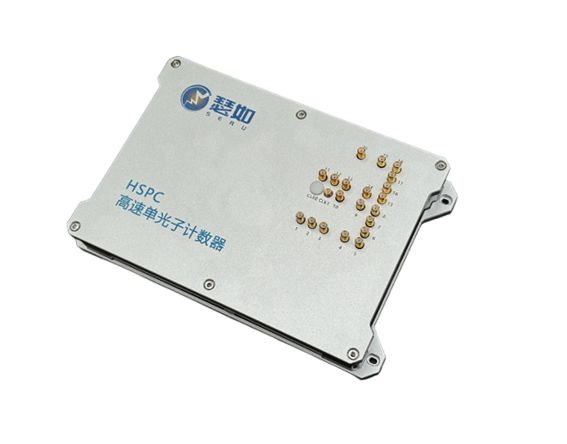

HSPC-GT 单光子时间戳计数器
- 6/10/20 个独立脉冲输入通道，数字分辨率 1ps
- rms抖动 8 ps, 半高宽(FWHM)抖动 20 ps
- USB3.0持续饱和计数率为80Mcp/s，万兆网口280Mcp/s
- 单通道死时间 4ns, 每个通道瞬时（可持续4096个光子）饱和计数率250Mcps
- 单次连续 14 小时测量而无需处理时间戳溢出(overflow)
- 直方图 bin size可从1 ps起任意指定。实时显示时bin 数量可达108，离线时没有限制，可兼顾高分辨率和大量程。
支持二次开发， 提供C++ x64/x86动态链接库和丰富的示例代码，示例包含C++/Python/Labview
应用领域
l 荧光寿命测量及成像
l 量子通信
l 激光雷达
l 高能核物理
技术参数
通道性能 | |
通道数 | 6/10/20 （可任意指定同步通道及Mark通道） |
接口 | SMA |
输入信号电压范围 | 0 至 5V |
最大允许信号电压范围 | -200mV 至 5.5V |
测量触发方式 | 上升沿触发 |
触发电压 | 0~4.096V 可调， 步进 1mV |
最小触发脉冲宽度 | 500 ps |
TDC 性能 | |
时间戳数字分辨率 | 1 ps |
量程 | 52700s（约 14.5 个小时，无溢出），无限（需要处理时间戳溢出） |
均方根抖动(rms) | <8 ps |
半峰宽抖动(FWHM) | <20 ps |
单个通道测量死时间 | 4 ns |
单个通道瞬时饱和计数率 | 250 Mcp/s |
设备最大事件传输率（所有通道总和） | 280 Mcp/s （万兆网口输出） |
实时直方图 | |
最大时间通道数(bin) | 100Million (1亿) |
时间分辨率 | ≥1ps 自由设定 |
量程 | 无限制（设定的bin通道数*分辨率） |
每通道计数深度 | 64 bits |
强度监测 | |
窗口长度 | 1 us ~ 8 s |
每通道计数范围 | 4 billion (32 bits) |
TTTR | |
T2 分辨率 | 1 ps |
T3 分辨率 | 1 ps (或自由指定) |
T2 最大量程 | 14.5h （无需处理溢出），无限制（需要处理溢出） |
T3 最大量程 | 14.5h （无需处理溢出），无限制（需要处理溢出） |
时钟 | |
外部 10MHz 时钟输入 | 1.8V~3.3V, 方波 |
上位机 （选配） | |
配置 | Intel i5/32GB/1T NVME SSD/双口万兆网卡 |
数据接口 | 10Gb SFP+ /USB3.0 |
线缆 | 2 米 DAC 堆叠线/USB 3.0 |
