采用瑟如TDC实现高精度双向时间比对（二）--实验设置
硬件环境
2块黑金zynq-7020开发板
2块Si5338时钟生成开发板

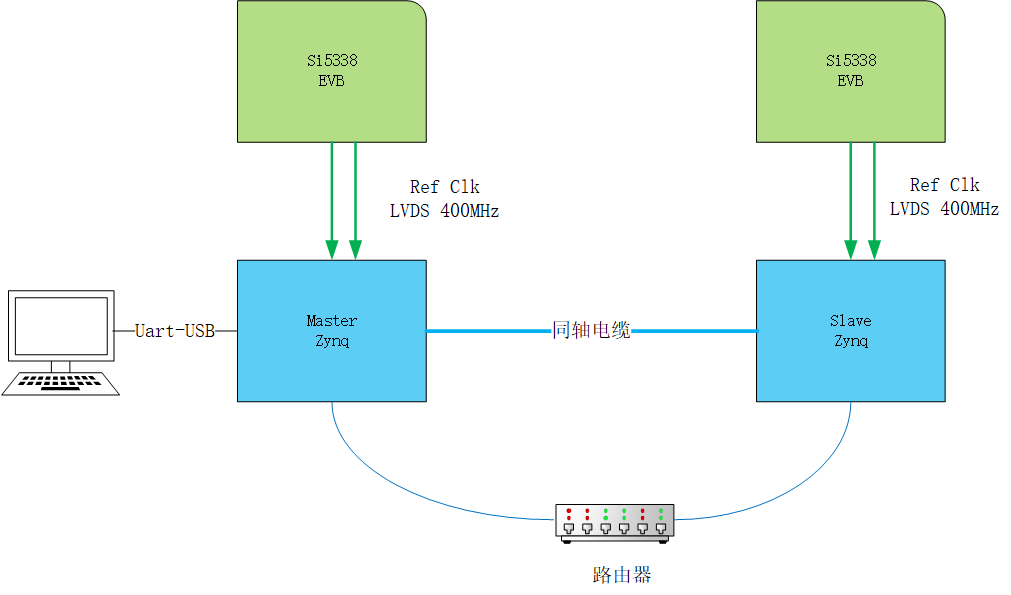

实验设置如上图所示：
Si5338时钟生成板生成差分400MHz，作为主从节点的参考时钟信号。
主从节点通过同轴电缆连接，用于双向传输脉冲信号。
主从节点通过网线连接到交换机上，用于从节点向主节点传输时间戳数据。
主节点根据本地记录的时间戳，以及从节点上传的时间戳，计算出主从时钟差以及路径时延，通过串口转USB线向PC上的串口终端输出计算结果。
测试内容
按照主从时钟是否同源分为同源时钟测试与不同源时钟测试
同源时钟测试，主从节点的时钟源都是同一块Si5338开发板生成的，主从时钟之间没有频差，且有固定的相位差关系。因此主从时间差应当是固定不变的。同源时钟测试时，我们将考察主从时钟差、路径时延；评估时间比对以及计算路径时延的精度。
在不同源时钟测试条件下，主从节点的时钟源分别是由两块Si5338开发板生成的，而每块Si5338开发板的时钟源是板载的25MHz晶振。在此条件下，双向时间比对能反应出两者时钟源之间的频差和相差变化。不同源时钟源测试，评估主从时钟源的频差，相位差，以及计算路径时延的精度。
