采用瑟如TDC实现高精度双向时间比对(三)--实验数据

测试概述

    测试分为3次,每次的电缆长度不同,用以验证路径时延计算的正确性。第一次为直连,两块开发板的脉冲收发端口通过同轴电缆以及SMA双通连接器连接。第二次,加入一段标称长度为15cm的同轴电缆(实际测量长度约为17cm)。第三次,除去15cm的同轴电缆,加入一段长度约为100cm的同轴电缆。需要说明的时,每次试验都手动分别重新启动主从试验板并下载文件,启动因此每次的上电后的主从时差并不一致。

时钟同源测试

(一)直连

        主从时差

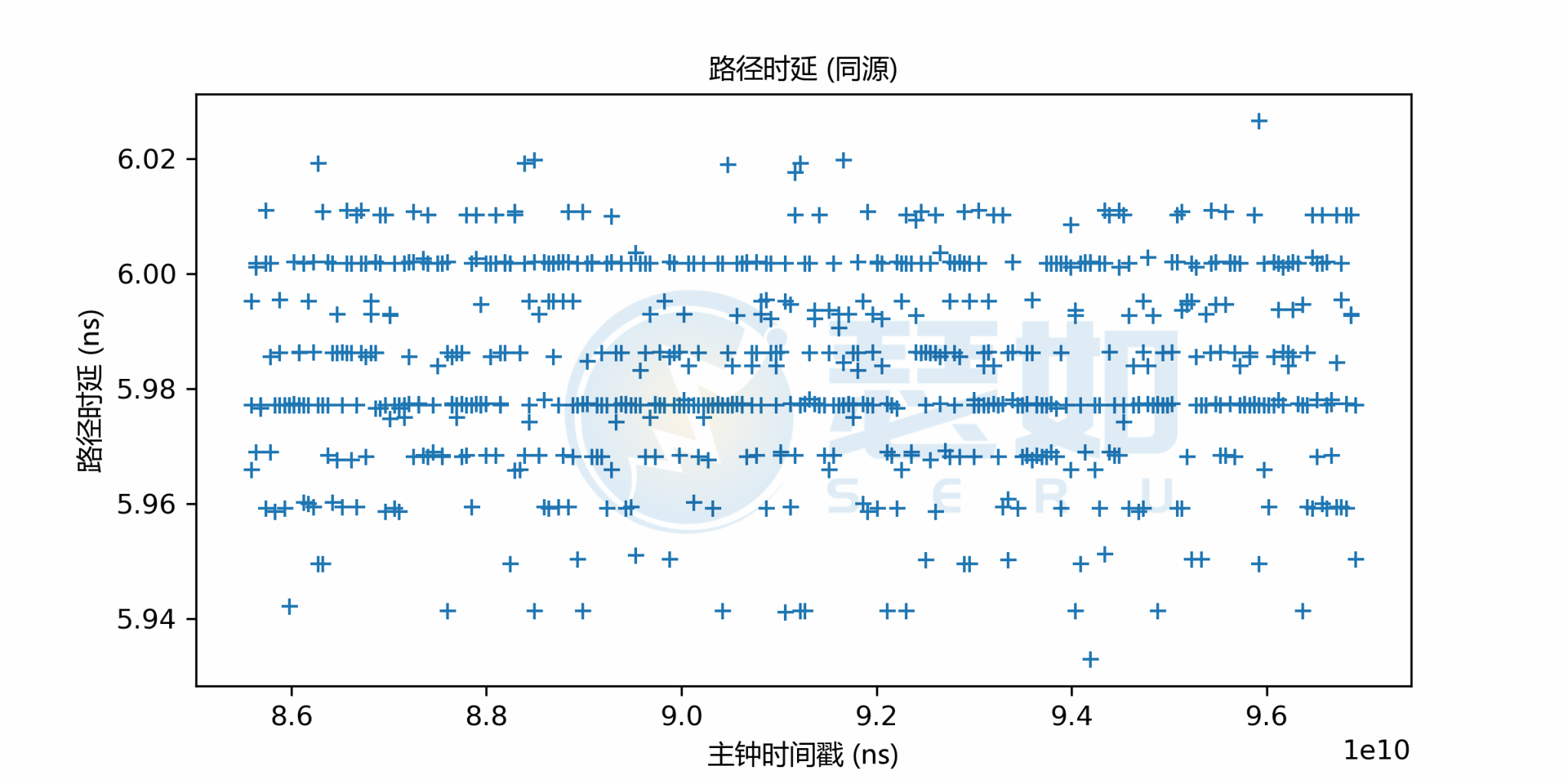

        路径时延

(二)增加15cm同轴电缆

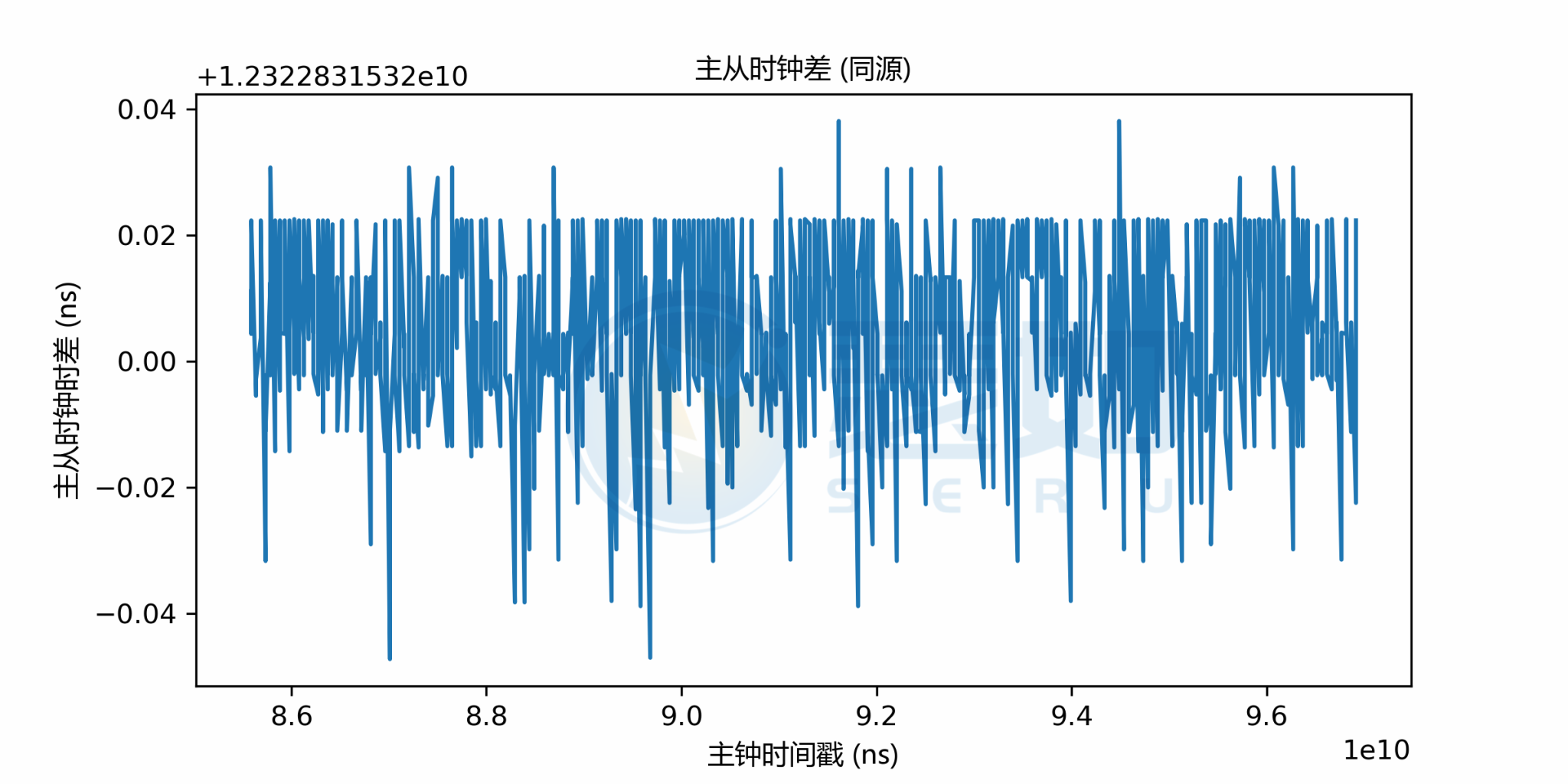

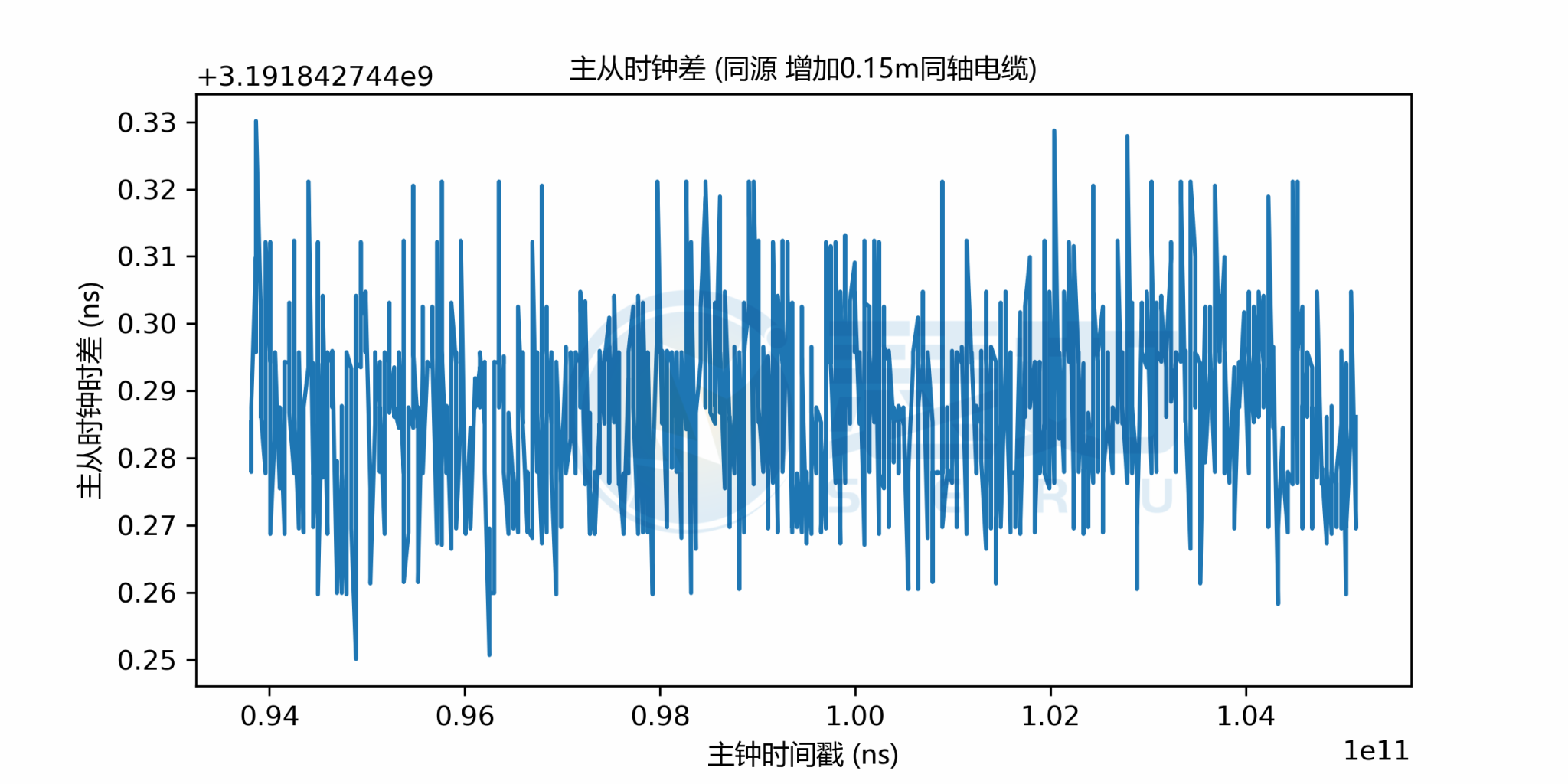

        主从时差

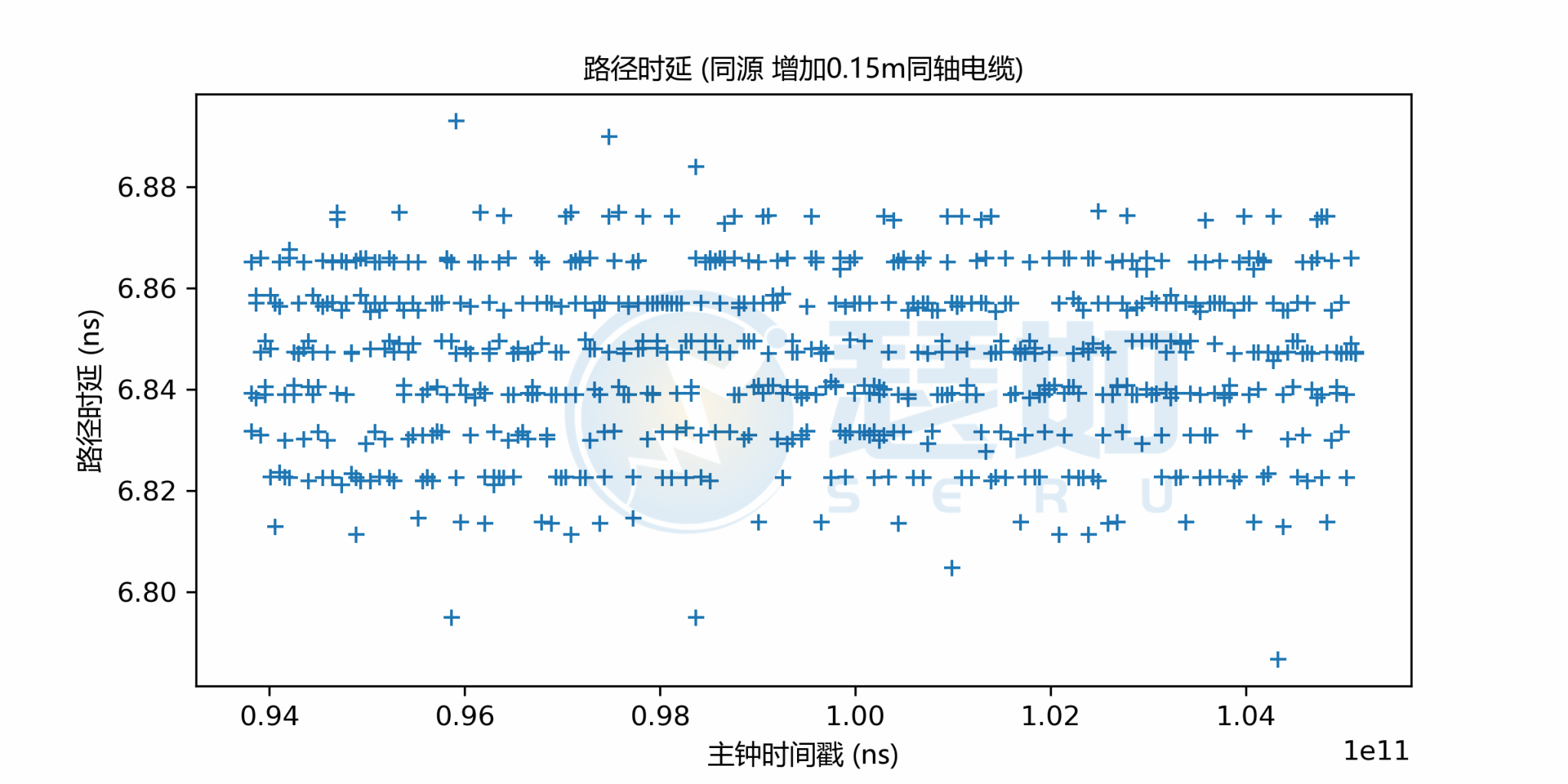

        路径时延

(三)增加100cm同轴电缆(替换15cm电缆)

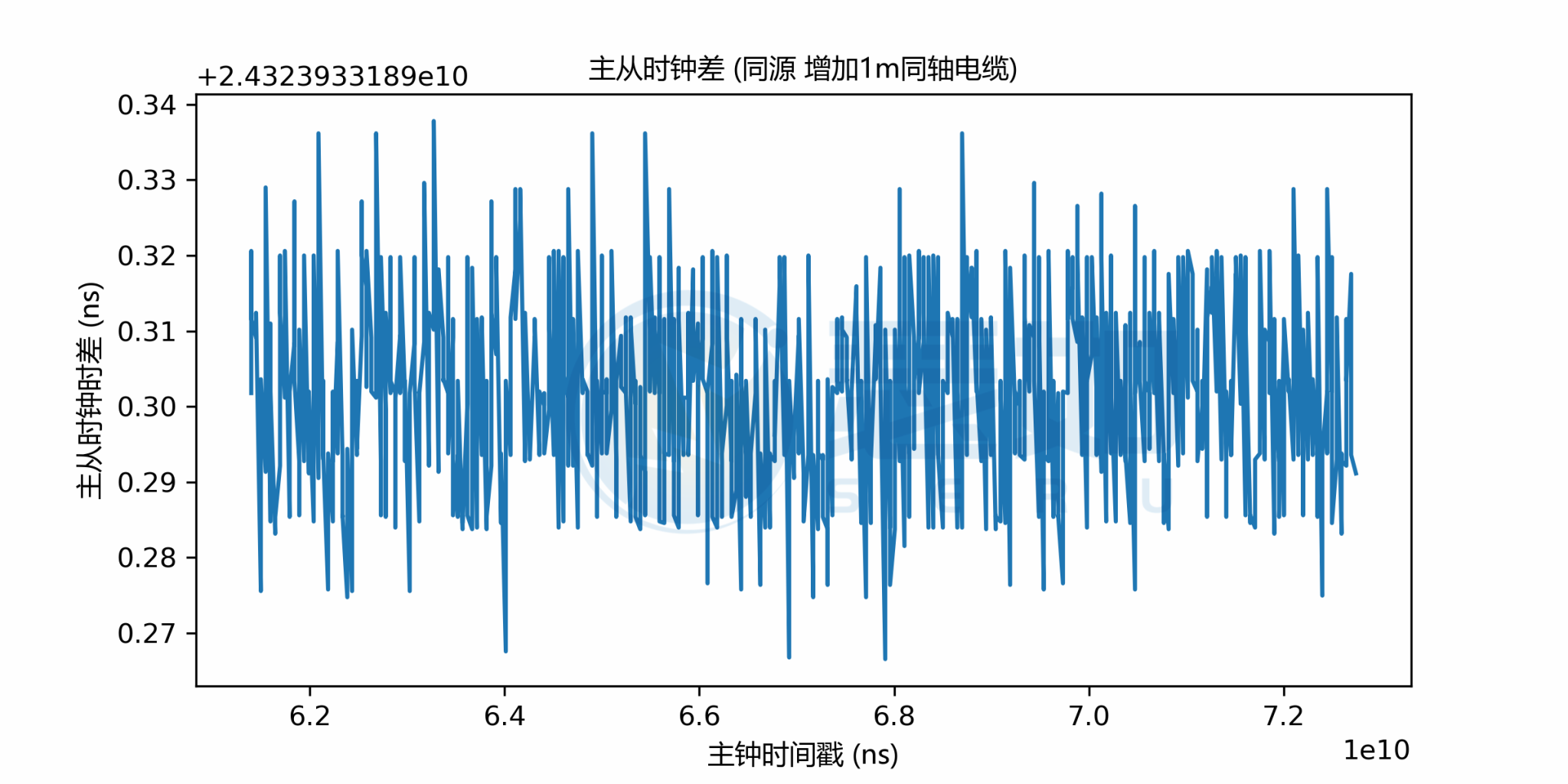

        主从时差

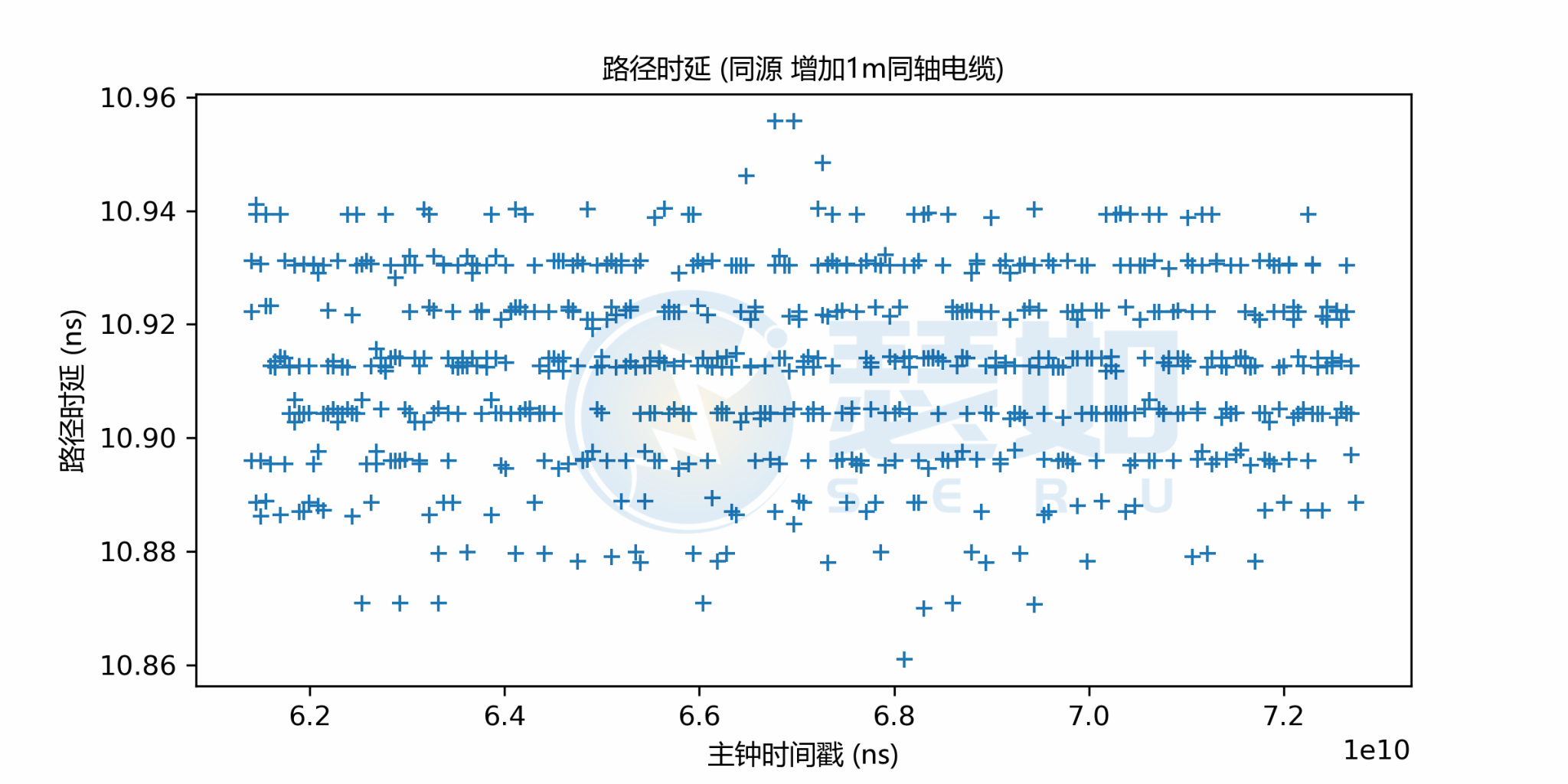

        路径时延


时钟不同源测试

(一)直连

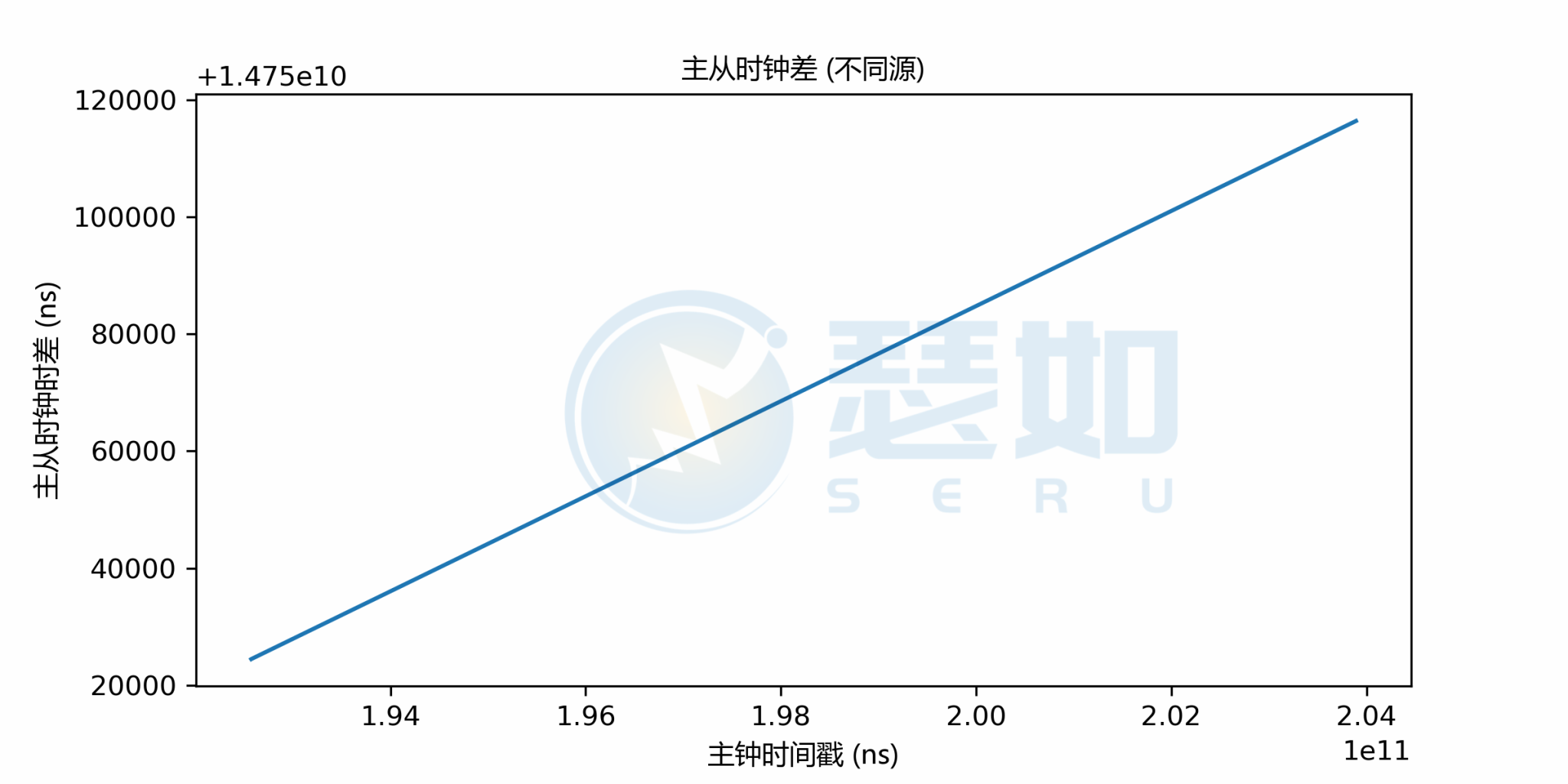

        主从时差

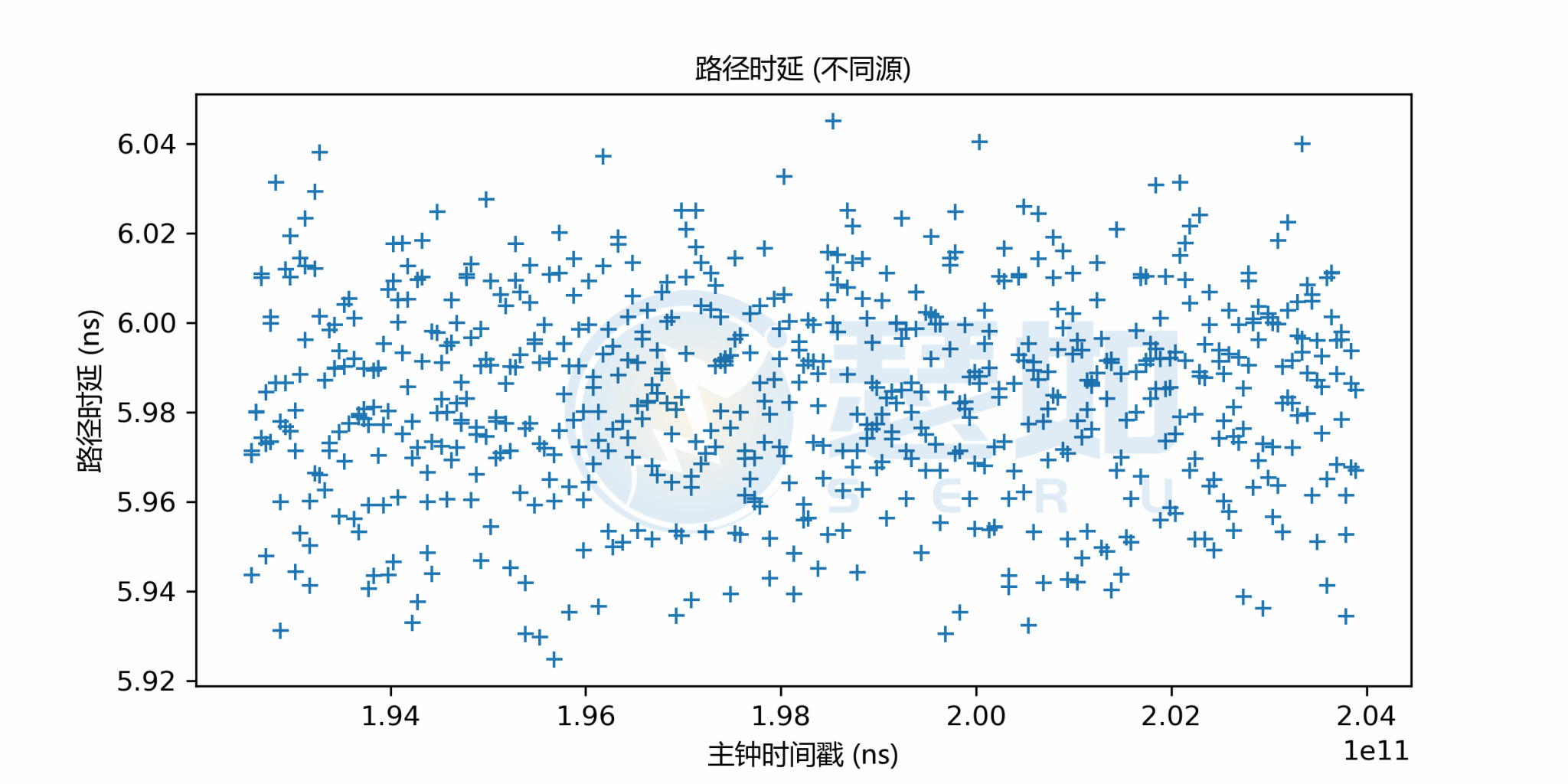

        路径时延

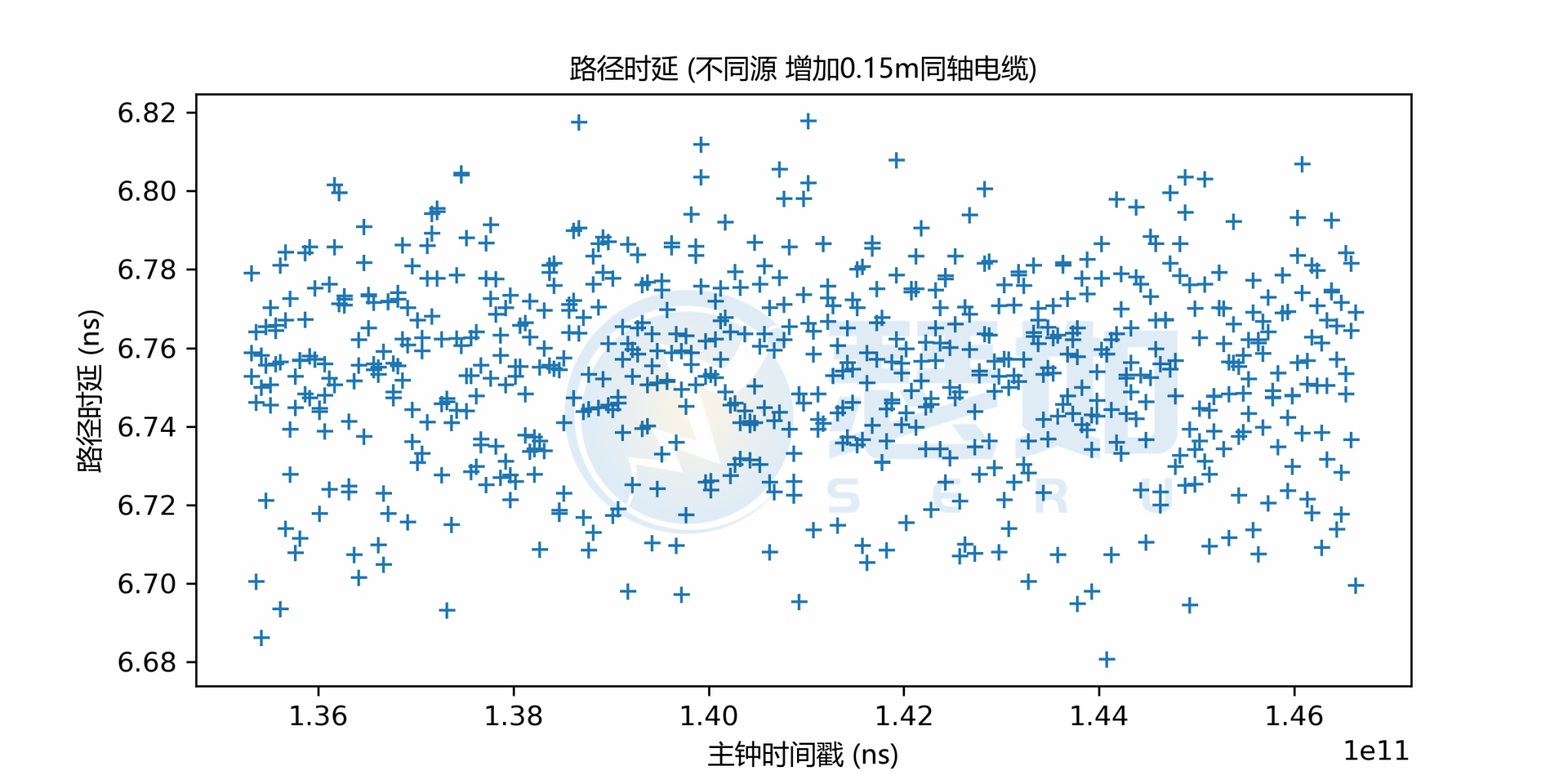

(二)增加15cm同轴电缆

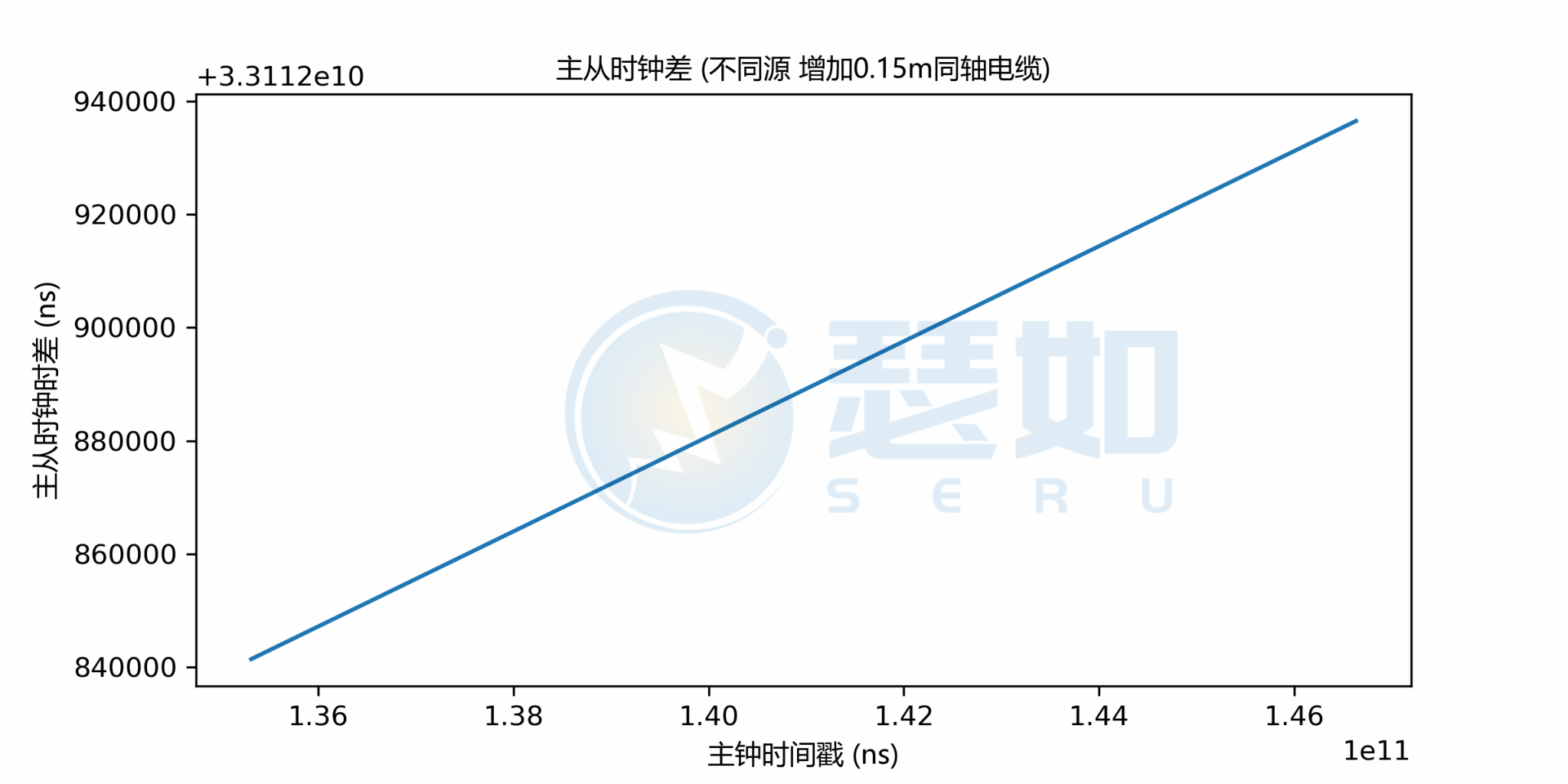

        主从时差


        路径时延

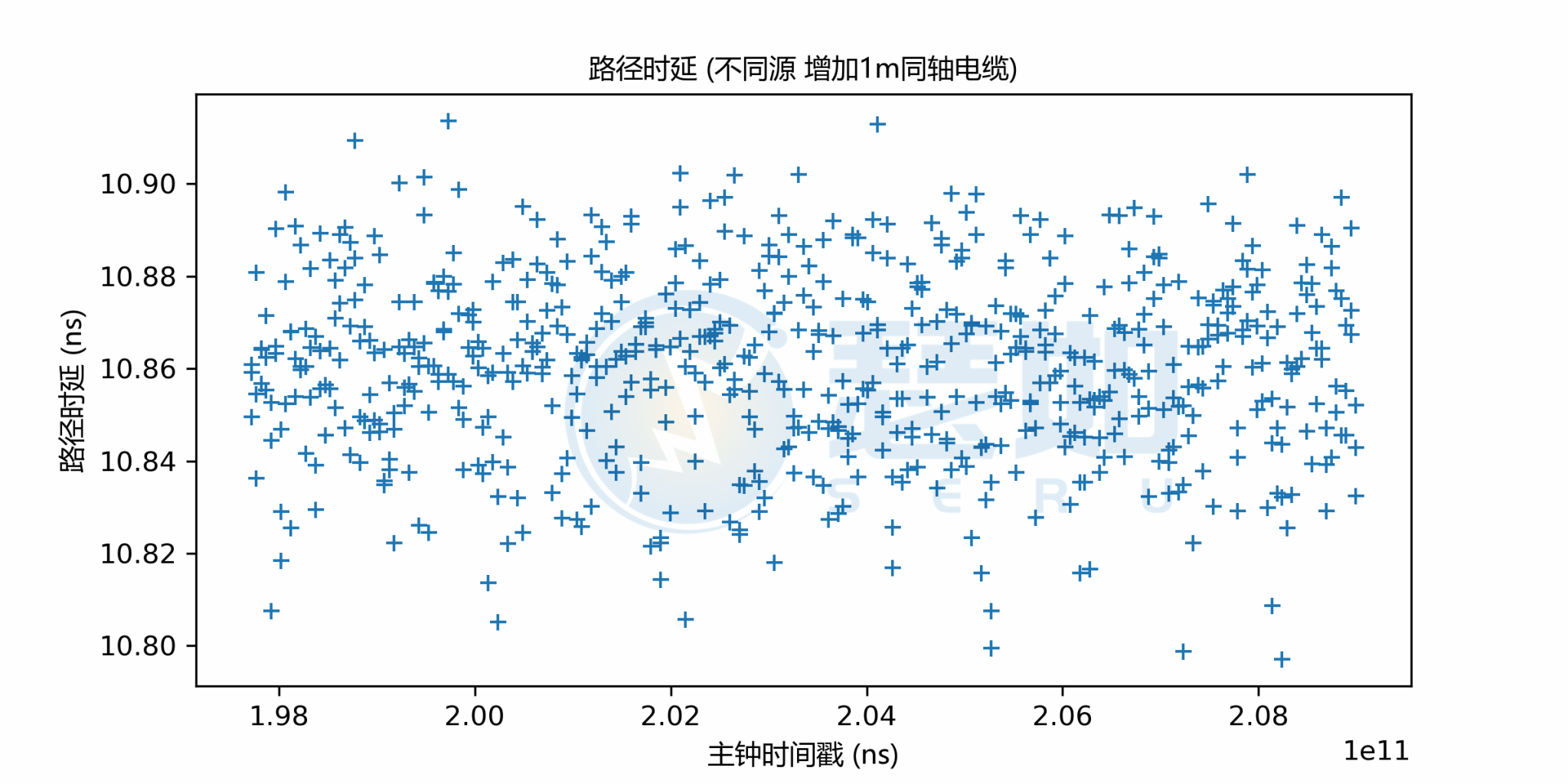

(三)增加100cm同轴电缆(替换15cm电缆)

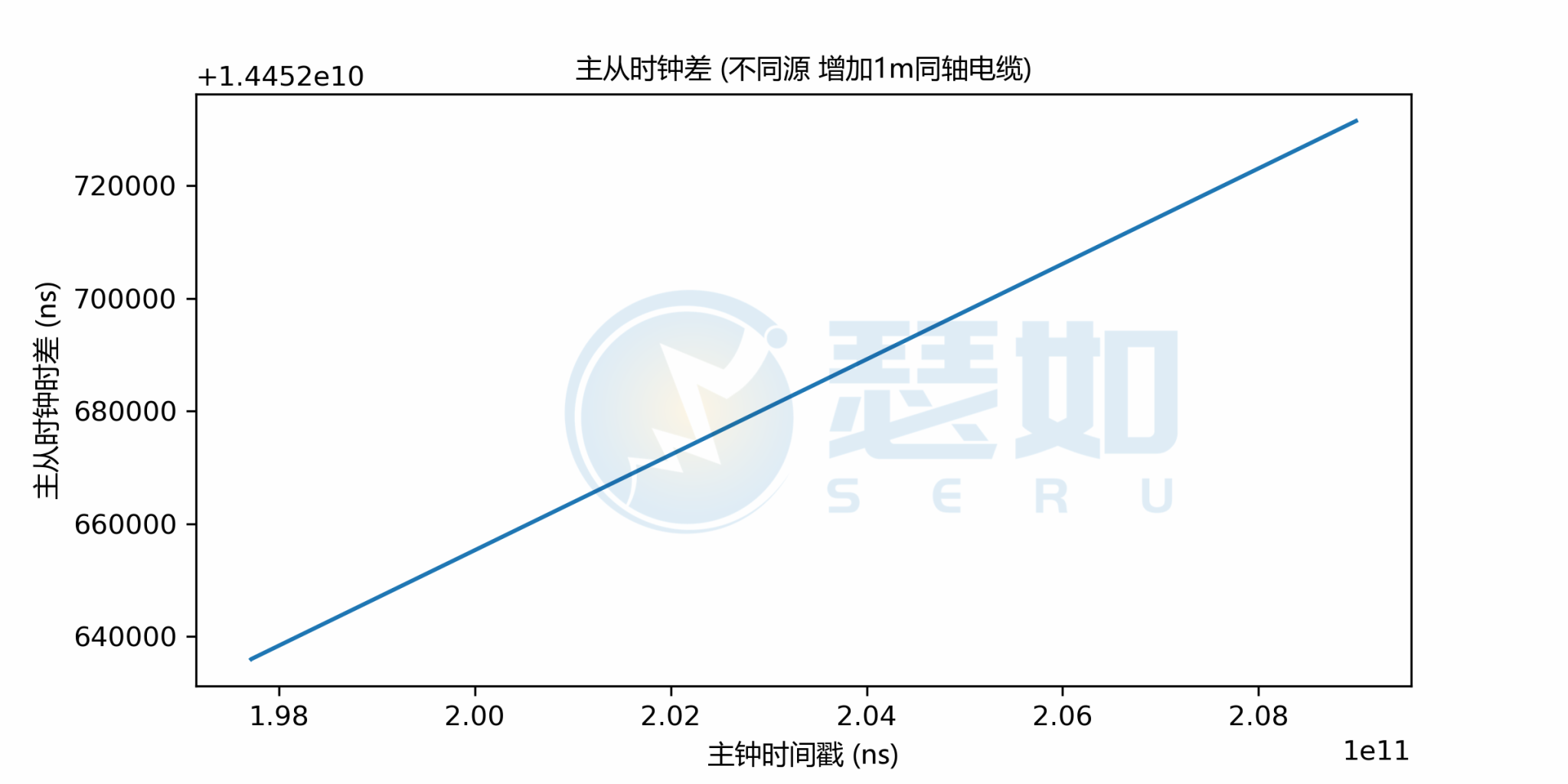

        主从时差


        路径时延
