SeruTek TDC在Kintex上实现160MHz的单通道连续触发！

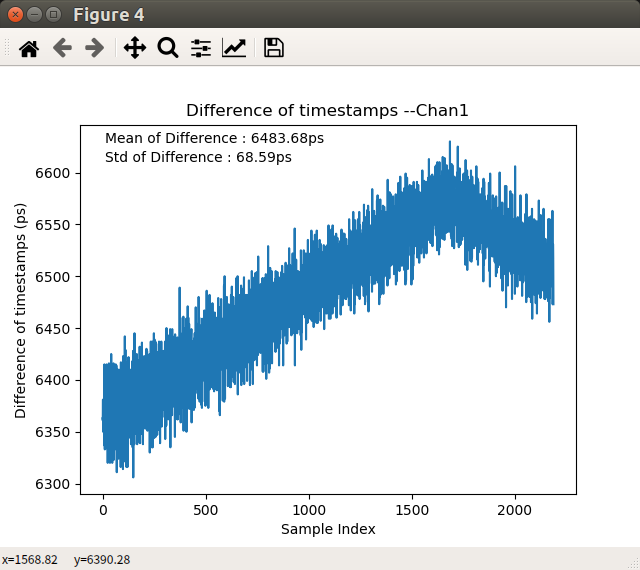

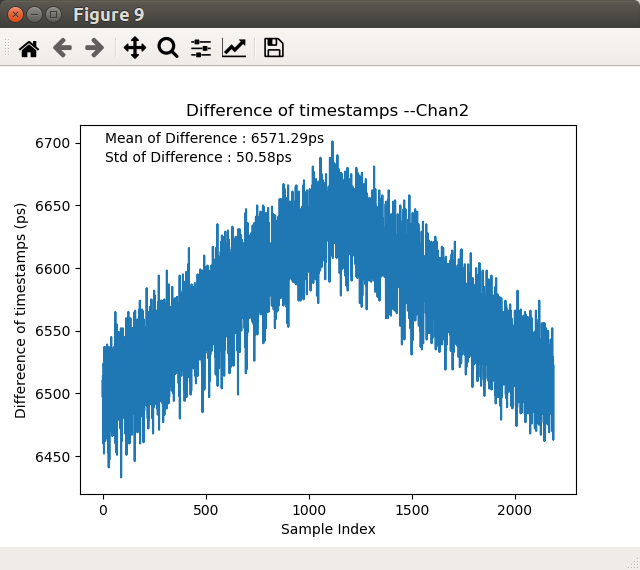

瑟如电子开发的SeruTek TDC 标准版在Kintex 器件上最大支持90MHz的触发频率。近前，瑟如电子将最大触发频率推向了160MHz, 而且是单通道，无需通道合并(channel combination)！作为测试用例，我们基于KC705开发板编制了一个2通道TDC的测试用例。该测试用例使用Microblaze 控制TDC、读取时间戳并将原始时间戳转化为可读文本通过串口输出。 TDC的参考时钟--200MHz差分时钟由Si5338 EVB 产生，该时钟产生开发板还产生2路Hit信号通过SMA接口输入KC705。其中一路直接输入板上的User GPIO SMA, 另一路则通过FMC LPC 转接板上的SMA接口输入FPGA。一路hit信号频率为160.123MHz, 另一路信号频率为158.432MHz。每通道采集连续测量数据2000余点，样本方差小于25ps。此外还使用了Si5338 的SSC功能(Spread Spectrum Clock)对hit频率进行连续调制 调制量为-5%，调制频率为31.5KHz。下面两张图分别是通道1、通道2采集的时间戳序列的前后相邻时间戳的差值，从图上上可以明显看出调制的效果：hit信号的周期因为调制而产生周期性的变化。注意图中所示的Std方差值包含了Spread Spectrum下频率变化的值，不代表测量精度。
请移步产品页面下载详细测试报告！
